單面牆模板支撐的高效解決方案

單面牆模板支撐的高效解決方案
#

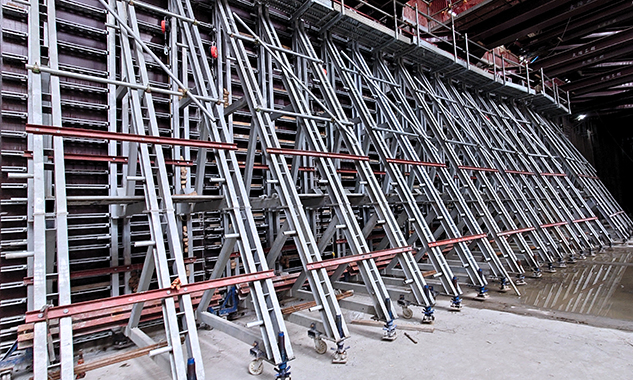

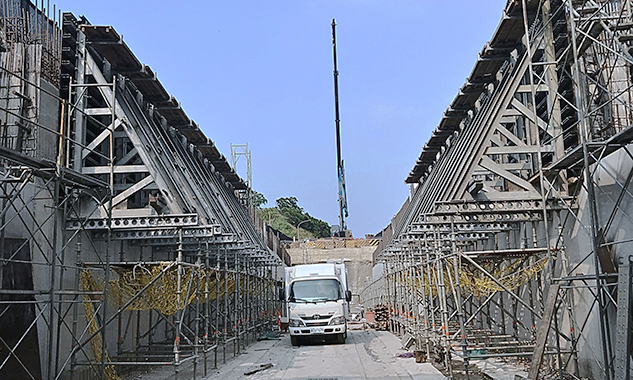

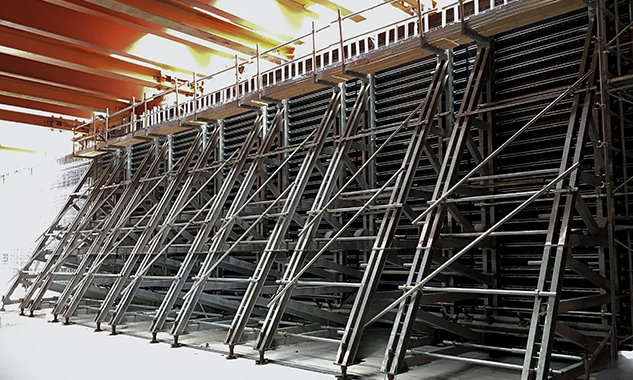

三角背撐架是專為單面牆模板設計的支撐系統，特別適用於牆體高度超過4米且無法使用對拉穿牆螺桿的情境。當混凝土澆築產生的側向壓力增加時，傳統僅靠墊條與大量斜撐的方式不僅成本高、施工困難，也容易導致牆體垂直度偏差。三角背撐架能有效承受單面牆澆築時的側壓，確保牆面垂直與平整，並省去螺桿孔，提升施工效率與品質。

產品特點
#

雙C槽鋼結構，強力承載抗彎
主體架構採用雙C槽鋼，具備優異的抗彎曲與承載能力，能有效支撐單面牆模澆築時的側壓，保持牆體垂直與平整。
預埋地面連接，形成主要受力構件
透過Cone-L與J型螺桿於基礎澆築時預埋，牆筋綁紮完成後，將高拉力螺桿連接穿過壓梁，牢固固定三角背撐架，成為牆模的主要受力構件。
搭配調整座，靈活應對坡度與高低差
萬向牛角調整座與下調銜接板可因應現場坡度與高低差進行調整，提升適應性。
整組翻用，快速高效移模
前方可裝設三角移模輪，後方搭配U型移模輪，便於人力推移，或利用堆高機、吊車等機具，將牆模單元快速移至下一工區定位。

構件組合與適用牆高
#

三角背撐架分為上層(0.75m)、中層(4.0m)、下層(1.5m)三個構件，可依牆體高度靈活搭配：

適用牆高	使用構件
4.0m(含)以下	中層
4.0m - 4.75m	中層+上層
4.75m - 5.5m	下層+中層
5.5m - 6.25m	下層+中層+上層
6.25m以上	建議分層翻用施作

主要優勢
#

強力支撐單面牆混凝土澆築時的側向壓力
適用於4-6米高的單面牆體混凝土澆築作業。超過6米時，可分層翻用，並結合圓盤系統支撐架作為承載平台，確保高牆體的穩定與安全。
模板支撐系統可整組吊裝或移動
透過移模輪、堆高機等設備，模板系統單元可快速推移至下一工作區域，無需重複拆裝，大幅減少人力並提升施工速度。
底座可調整底板斜度與高度，適應現場狀況
萬向牛角調整座可調整底板斜度與高度，適應地面坡度與高低差，確保牆模單元的垂直度。
