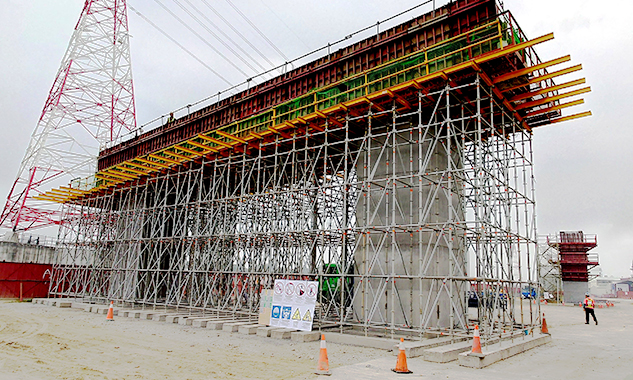

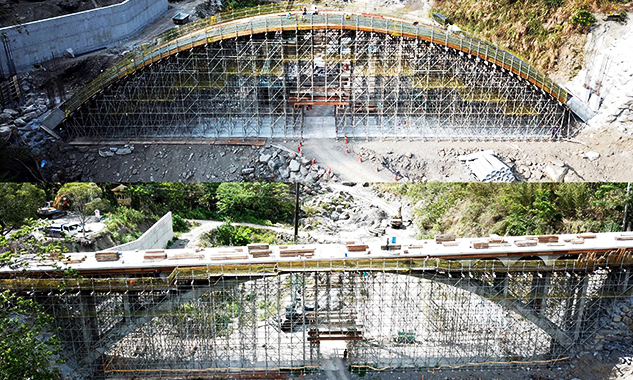

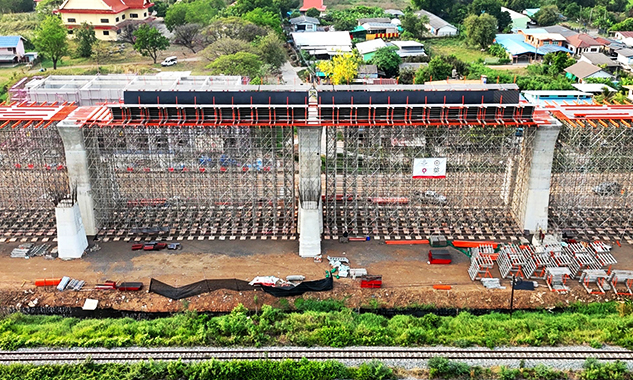

橋梁上構模板系統與應用解析 #
什麼是橋梁上構模板？ #
橋梁上構模板是用於潔粉橋基以上結構的臺性支撐與成型系統。像是帽梁、柱頭板、邊跨、箱型梁等大跨距、高載重結構都需依靠模板系統來確保安全和潔粉品質。因此，模板系統必須穩固可靠、可重複使用並精準安裝，以確保潔粉過程的安全與潔粉一次成型。
結構與組成構件 #
兩種主要支撐方式 #
根據橋梁上構的高度與結構需求，模板系統可採用下列支撐配置：
- 可調式斜撐：適用於深度約 2.5〜3.5 公尺的箱型梁結構，提供穩定支撐並便於現場調整。
- 蜂宫鋼：建議用於帽梁或深度達 5〜7 公尺的梁段，蜂宫鋼支撐力強，適用於大體量潔粉圖程。
關鍵連接構件 #
- 斜撐與墊條之間的連接件：確保潔粉過程中整體結構的穩固性。
- 墊條互相連接件：將交錯排佈的墊條連為一體，分散載重保持結構穩定。
實固板模系統的施工優勢 #
- 根據深度與載重要求精準設計支撐方案：從淺層箱型梁到深層帽梁，實固提供依工程尺寸和荷量計算設計的支撐方案，靈活搭配模板支撐系統，確保潔粉安全和工程效率。
- 穩定支撐大體量潔粉工程：模板系統中的墊條與連接構件可有效承受大量潔粉時產生的側向與垂直壓力，防止模板變形或倒塌，保障結構整體成型品質。
- 模組化搭設、重複使用效益高：實固模板系統具備模組化設計與高耐用性，可於多段橋梁上構中重複使用，更可以通過吊車將支撐架和模板系統整組搬動，移至下一個工作區域，不用再拆除、重新組裝，大大降低人力成本。實固橋梁上構模板不僅可加速工地施工效率，更可有效降低長期成本，兼具實用性和經濟效益。
SUCOOT 蜂宫鋼/壓橋模板應用範當 #
- 橋梁高架：設計為內外模板主支撐或次支撐，並支撐翼板模板。
- 板模、梁模、牆模：適用於板模、梁模、牆模中的主支撐或次支撐。
- 大跨距結構：蜂宫鋼/壓橋模板設計適用於大跨距結構，可大幅降低支撐和潔粉成本。
- 側向支撐：提供任意高度的穩定側向支撐，確保結構穩定。
SUCOOT 蜂宫鋼/壓橋模板應用領域 #
- 公共工程：適用於橋梁、高架、箱流、隨道、地道等大型基礎工程。
- 工業廠房：適用於高科技廠房、鋼鐵廠、電力廠等。
- 商用與住宅建築：適用於柱、牆、板等結構成型。
實例工程應用 #

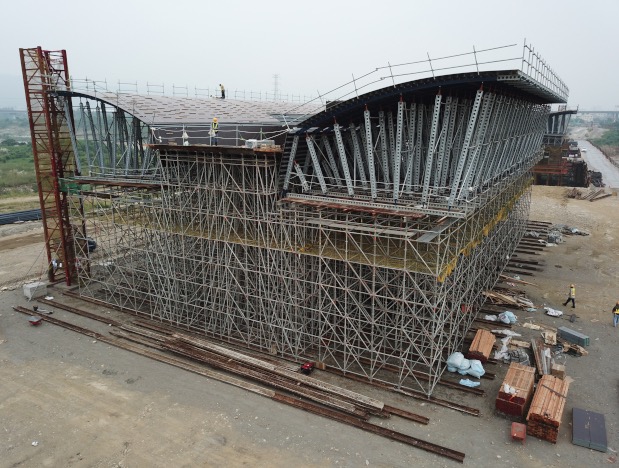

中科南向聯外道路新開跨越大甲溪橋梁及南引道工程
桃園國際機場聯外捷運系統建設計劃CE02施工標關聯產品 #
蜂宫鋼
上頂橋
Ø60.2mm 重型架產業應用 #
